            丹佛斯VLT FC360在分切機上的應用
            作者:admin      發布日期:2019-10-24
            詳情

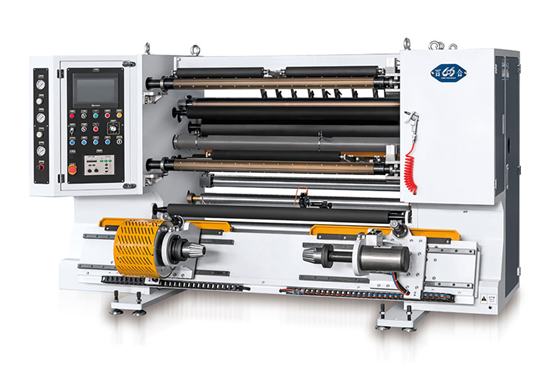

            分切機是將一大卷紙張,薄膜,無紡布等各種薄材料分切成不同寬度小卷的印前,印后設備,常用于造紙及印刷包裝機械。

            一臺分切機通常包含放卷,牽引,收卷等幾道工序,三臺FC360 4KW變頻器分別應用在該設備的牽引和收卷電機控制中,一臺牽引,兩臺收卷;

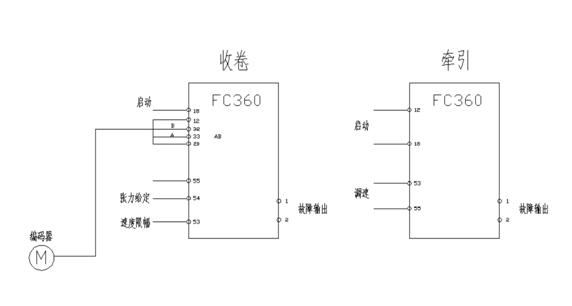

            在不使用MCB102選件的情況下,直接使用變頻器內部端子T32/T33接收編碼器反饋,并將端子功能設置為編碼器輸入,具體接線圖如下:



            通過利用FC360內置轉矩閉環控制功能實現對材料的恒張力控制,使收卷過程穩定可靠,完全滿足客戶工藝要求;

            使用FC360進行轉矩閉環控制方便簡單,

            具體設置參數如下

            參數號

            參數名稱

            設定值

            1-00

            配置模式

            2】轉矩

            1-20

            電機功率


            1-23

            電機頻率


            1-24

            電機電流


            1-25

            電動機額定轉速


            1-26

            電動機持續額定轉矩


            1-39

            電動機極數


            3-15

            參考值來源1

            [2]模擬輸入,轉矩給定

            3-16

            參考來源2

            0】無功能

            3-17

            參考來源3

            0】無功能

            3-41

            斜坡1加速時間

            1.5s

            3-42

            斜坡1減速時間

            1.5s

            4-10

            電動機速度方向

            2】雙方向

            4-19

            轉矩閉環速度上限

            根據工藝要求

            4-21

            速度極限因數源

            [2]模擬輸入53,速度限幅

            5-14

            端子32數字輸入

            編碼器輸入B

            5-15

            端子33數字輸入

            編碼器輸入A

            5-40

            繼電器1

            報警

            5-70

            編碼器線數

            1-4096

            5-71

            碼盤方向


            7-00

            速度PID反饋源

            124V編碼器

            7-06

            低通濾波時間

            1~100ms
